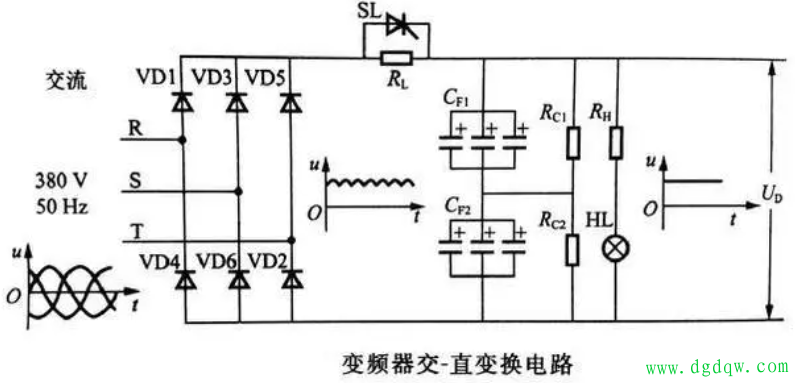

| 做电气维修的都知道，交 - 直 - 交变频器虽品牌型号多，但内部主体电路基本一致！变频调速时遇到的很多问题，比如电压异常、制动故障，其实都能通过主体电路分析找到根源。搞懂这几部分电路原理，排查故障时就能少走很多弯路！ 一、交 - 直变换电路 这部分是变频器的 “电源处理中心”，核心由整流、滤波、限流和电源指示 4 个小电路组成，任务就是把电网的三相（或单相）交流电，转换成稳定的直流电供后续电路使用。
1. 全波整流电路 大多是桥式结构，中、小容量变频器里用的是不可控整流二极管或二极管模块（比如电路里的 VD1~VD6）。咱们常见的 380V 三相电，整流后峰值电压能到 537V，平均电压约 515V，这个数值大家可以记一下，方便后续排查电压问题。 2. 滤波电路 主要靠电容 CF1 和 CF2 组成，因为单个电容的容量和耐压不够，通常是多电容并联成组，再两组串联。但电容容量难免有差异，容易导致两组电容承受的电压不一样，电压高的那组容易坏，所以会在每组电容旁并联一个阻值相同的均压电阻（RC1、RC2），保证电压均衡。 3. 限流电路 由限流电阻 RL 和短路开关 SL 组成，串在整流桥和滤波电容之间。变频器刚接电源时，滤波电容里没电压，会产生很大的冲击电流，可能烧坏整流桥，还会干扰电网，RL 就是用来削弱这个冲击电流的。但 RL 长期在电路里会影响电压，所以等电容电压升到一定程度，SL 就会接通，把 RL 切出去，SL 一般是晶闸管或继电器触点。 4. 电源指示电路 核心就是电源指示灯 HL，不光能看电源通没通，还有个关键作用：变频器断电后，提示电容里的电荷有没有放完。电容容量大，断电后放电要好几分钟，而且电压高，没放完电就碰内部电路超危险，必须等 HL 完全熄灭才能动手维修。 二、直 - 交变换电路 这部分是变频器的 “核心转换单元”，负责把前面整流出的直流电，转换成能驱动电机的三相交流电。

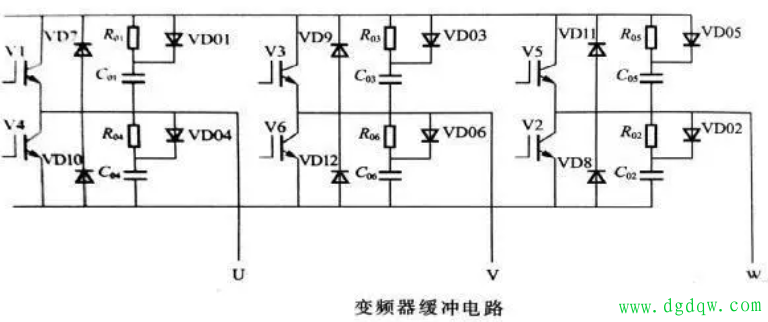

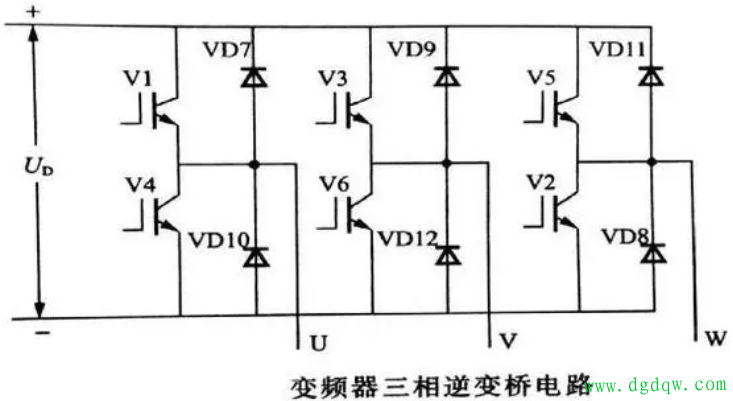

1. 三相逆变桥电路 由开关器件 V1~V6 构成，中、小容量变频器里常用 IGBT 管，通过控制这些开关器件的通断，就能输出不同频率的交流电，实现调速。 2. 续流电路 由 VD7~VD12 组成，作用可不小：一是给电机绕组的无功电流找回路；二是电机降速时，把再生电能反馈回直流电路；三是释放电路寄生电感的能量，保护其他元件。 3. 缓冲电路 每个逆变管旁都有（由 R01~R06、C01~C06、VD01~VD06 构成）。逆变管导通和关断瞬间，电压、电流变化特别快，容易损坏。电容 C01~C06 能减缓关断时的电压变化；电阻 R01~R06 限制导通时电容的放电电流；二极管 VD01~VD06 则在关断时让电阻不起作用，保证缓冲效果。
三、能耗制动电路 电机降速时会变成 “发电机”，产生的再生电能反馈到直流电路，让电容电压升高（也就是 “泵升电压”），过高会损坏元件。能耗制动电路就是专门处理这个问题的。

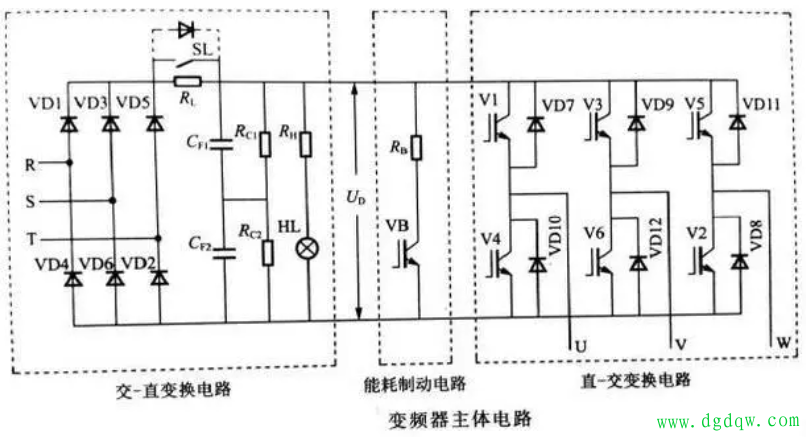

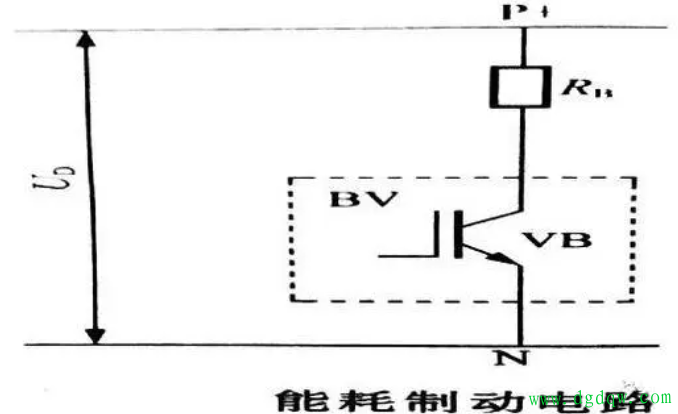

它由制动电阻 RB 和制动单元 BV 组成：当直流电压超过限值时，BV 导通，让多余电能通过 RB 消耗掉，降低电压；电压正常时，BV 截止，避免浪费电能。 四、主体电路 把上面的交 - 直变换、直 - 交变换、能耗制动电路整合起来，就是变频器的主体电路。另外补充两个实用知识点： 交 - 交变频器（直接变频器）：靠调节晶闸管触发相位实现输出电压，输出频率由换流频率决定，分 120° 导通型方波电流源和 180° 导通型正弦波电压源两种。
矢量控制变频器：调速精度和响应速度能媲美直流电机，适合恶劣环境和对响应速度、精度要求高的设备。 其实变频器电路看着复杂，只要按 “电源转换→电能逆变→制动保护” 的逻辑拆解，每个部分的作用和原理就很清晰了。搞懂这些，后续遇到调速异常、跳闸等问题，分析起来会更有方向！ |
