为什么电缆的屏蔽层不能穿过零序电流互感器？

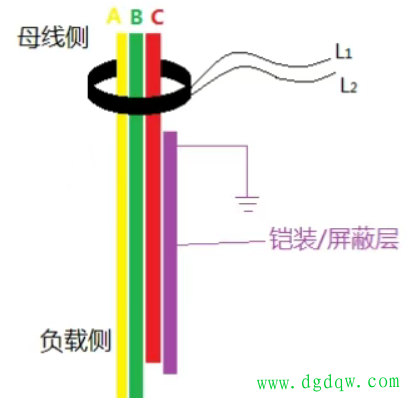

   先说说零序电流互感器与电缆线路配合的正确接法。电缆的接地线可千万别穿过零序电流互感器，正确接法我后面有图给大家展示。

   要是电缆屏蔽层穿过了零序电流互感器，那可就麻烦大了。这种错误安装接法会严重干扰零序电流保护的正常工作，导致保护装置要么误动，不该跳闸的时候瞎跳闸；要么拒动，该跳闸的时候却没反应，这很可能引发停电事故，留下安全隐患。下面这张图就是错误接法的示例，大家一定要避免。

   那零序电流互感器的工作原理是啥呢？它主要是检测三相导体电流的矢量和，也就是IA + IB + IC。在正常的三相平衡系统里，三相电流的矢量和为零，即Ia + Ib + Ic = 0，这时候零序CT二次侧就没有输出。可一旦发生单相接地故障，故障电流会通过大地或者电缆屏蔽层构成回路，三相矢量和就不为零了，变成Ia + Ib + Ic = I0，这个差值电流I0就是“零序电流”。零序CT检测到I0后就会输出信号，让保护装置告警或者动作跳闸。

   为啥屏蔽层穿过零序电流互感器会出问题呢？这是因为这会严重破坏零序电流测量的准确性。零序CT测量的是三相导体电流的矢量和。当只有三相导体穿过CT（这就是正确接法）时，CT只测量Ia、Ib、Ic，不管屏蔽层里有没有循环电流，都不会影响CT的测量，测得的就是真实的零序电流I0 = (Ia + Ib + Ic)，保护动作也就准确。但要是三相导体和屏蔽层一起穿过CT（错误接法），CT测量的就是(Ia + Ib + Ic) - Ishield，Ishield是流经屏蔽层的电流。根据基尔霍夫电流定律，流入一个节点的电流等于流出电流，对于屏蔽层接地点和CT包围的区域来说，流入CT的屏蔽层电流方向和导体电流方向相反，在CT测量里就表现为“负值”（减去）。这样一来，CT的测量值就不再是真实的三相导体电流矢量和，而是被屏蔽层电流“抵消”后的值。

   屏蔽层穿过零序电流互感器对单相接地保护有啥具体影响呢？

   一是正常运行时可能导致保护误动，产生感应环流。就算系统正常运行没有接地故障，由于三相负载不平衡或者其他原因，屏蔽层里可能存在较大的循环电流Ishield，电缆屏蔽层上也会产生感应电流（环流），这个感应环流会穿过零序电流互感器。零序电流互感器分不清这是导体电流还是屏蔽层电流，此时CT测量到的电流就是(0 - Ishield) = -Ishield，会错误地把这环流当成零序电流。要是这个虚假的零序电流值超过保护设定值，保护装置就会误判为接地故障而错误告警或者跳闸，造成不必要的停电。

   二是故障发生时可能导致保护拒动或者灵敏度下降。发生单相接地故障时，真实的零序电流I0很大，但如果屏蔽层里的循环电流Ishield也很大，而且方向相反，就可能让CT实际测量到的净电流(I0 - Ishield)变得很小，甚至为零。保护装置检测到的电流达不到动作整定值，断路器就没法跳闸，故障一直存在，这可是非常危险的。

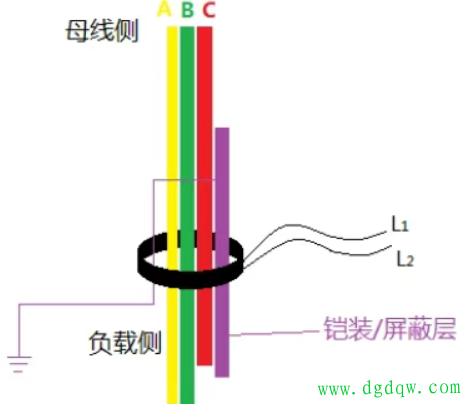

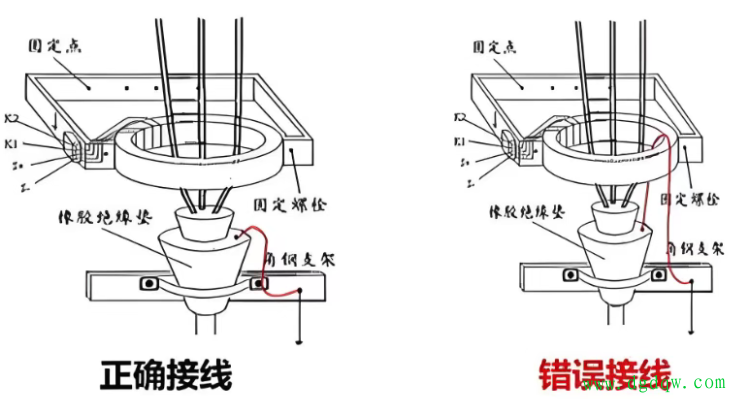

   那正确的做法是啥呢？大家看这张正确接线的图，必须确保电缆屏蔽层（或铠装层）采用“单点接地”方式，接地点在零序电流互感器的测量侧，通常是负载侧。单点接地就是电缆屏蔽层只在一端，一般是在电缆终端头处可靠接地，另一端用绝缘胶带包好，这样就能切断环流路径。正确安装时，从电缆头屏蔽层引出的接地线，必须向后绕行，不穿过零序CT，接到下方的接地网，保证它不会再穿过零序CT的窗口。这么做的目的就是让屏蔽层上的各种电流，像感应环流、故障分流电流，不流经零序CT的测量范围，保证零序CT只测量三相导体的真实电流，让保护装置能正确判断。

   所以啊，各位电友在安装和施工的时候，一定要把这个作为关键质量控制点来检查，不然整个零序电流保护功能就白搭了，甚至还会起反作用。
