如何在CFC语言中实现上升沿和下降沿触发

198366809

上升沿和下降沿触发是两种非常重要的触发信号，也是[color=rgb(68, 68, 68) !important]PLC编程中使用非常频繁的两种元素，今天就给大家讲述一下，如何在CFC语言中实现上升沿和下降沿触发。
我曾在前文讲述过，CFC的实质就是可以自由移动的FBD，因此CFC和FBD的使用可以说是如出一辙，而FBD和LD又有着千丝万缕的联系，CFC实现上升沿和下降沿触发就是对功能块的调用。
F_TRIG 是指下降沿触发，其中F是英文FALL的缩写，是指下降的意思。
R_TRIG 是指上升沿触发，其中R是英文RISE 的缩写，是指上升的意思。
顺便说一句，当初我刚接触的时候，总是把F_TRIG 当成上升沿触发，因为我一看到F 就理所当然的把它当成了上升，可能是这字母会产生上升的感觉吧，以至于做了很多的无用功，希望大家引以为戒。
我们先看一下在LD 和FBD中是如何实现上升沿和下降沿触发的

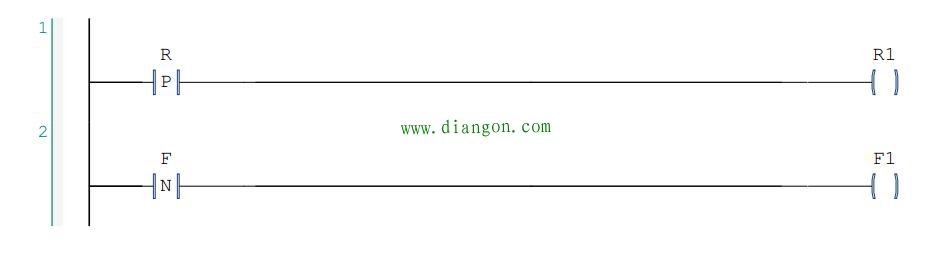

图一LD实现边沿触发

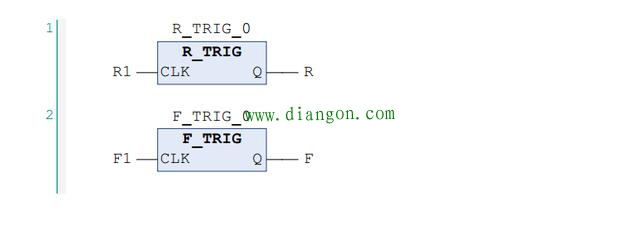

图二 FBD实现边沿触发
如图一 图二 所示，是分别用LD 和FBD实现边沿触发，在这里LD 直观的优势就体现出来了，FBD的边沿触发总有种怪怪的感觉，看上去很不直观。
其实，用CFC和FBD是一模一样的，只是，它的位置可以随意变动，我们来看具体例子

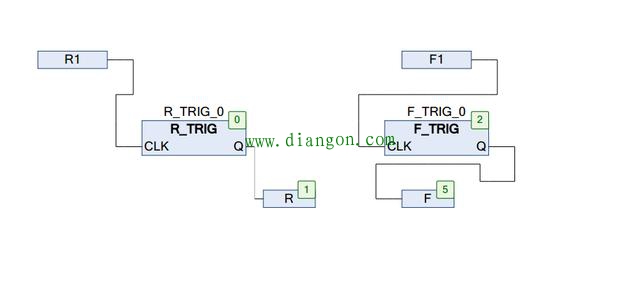

图三 CFC实现边沿触发
如图三所示，这是用CFC实现的边沿触发，可以看到，它和FBD是一模一样的，只是它的变量的位置发生了随意移动，这正是它比FBD的优势所在，简直就是强迫症的福音。
在CFC中，我们既可以使用直接输出，也可以使用实例名也就是功能块名（西门子博途中称之为背景数据块）进行调用。

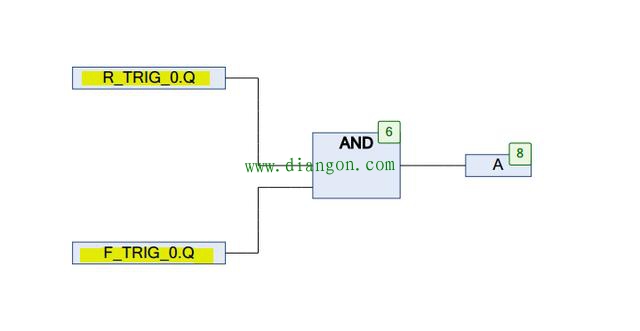

图四 使用实例名调用边沿触发
如图四所示，看黄色荧光笔部分，就是使用实例名调用了边沿触发功能块的输出。R_TRIG_0.Q和图三中的的变量R是等价的，同样，F_TRIG_0.Q和图三中的变量F也是等价的。这样的目的是方便我们优化程序结构。
以上，就是在CFC中如何使用边沿触发，CFC和FBD在本质上是没有区别的，但它更加灵活直观，希望大家尽量使用CFC，接触新事物
