　　快速排查变频器跳闸故障是结构原理领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

变频器

　　的师傅都清楚，IGBT模块是变频器的核心逆变器件，也是故障高发部件。很多设备出现过流跳闸、过热停机、电机抖动等问题，基本都和IGBT模块及周边电路相关。今天带大家彻底搞懂IGBT的结构原理、变频器配套故障成因，以及现场可直接用的

万用表

　　检测方法。
　　IGBT全称绝缘栅双极型晶体管，是结合MOS管和双极型

三极管

　　优势的功率器件。它既有MOSFET高输入阻抗、驱动功耗小、开关速度快的特点，又具备GTR低导通压降、载流密度大的优势，完美弥补了两种器件的短板，广泛用于600V及以上直流变流场景，比如变频器、

开关


电源

　　、电机传动、照明控制系统等。
　　常用的N沟道IGBT模块共有三个核心引脚：栅极G、集电极C、发射极E。内部结构包含源区、漏区、栅控沟道和专属漏注入区，依靠栅极电压控制通断。在G、E极施加正向电压，内部形成导电沟道，PNP晶体管导通，模块正常工作；撤去正向电压或施加反向电压，沟道消失、基极电流切断，模块随即关断，控制逻辑和MOS管高度相似，操作简单、响应速度快。



　　在变频器整机结构中，IGBT逆变桥是主回路的核心，搭配整流桥、滤波

电容

　　、限流电阻、

接触器

　　等元件工作。日常使用中，环境潮湿、粉尘堆积、温度过高、负载突变，都会引发IGBT及整机故障，其中电解电容老化、模块击穿、驱动电路损坏是最常见问题。
　　主回路故障多由电解电容劣化导致。电容寿命主要受工作温度和脉动电流影响，当电容静电容量低于额定值80%、绝缘阻抗低于5MΩ时，必须及时更换，否则会引发电压不稳、模块过载损坏。日常可加装电抗器减小脉动电流，降低电容损耗，延长设备使用寿命。
　　变频器运行中加速、减速、恒速过流跳闸，是IGBT相关的典型故障。先排查是否为电机堵转、负载突变等外部问题；若负载正常、三相电流平衡，大概率是IGBT模块或驱动电路故障。减速过流、对地短路，多为上桥模块及驱动损坏；加速过流，多为下桥模块故障，诱因大多是积尘、潮湿导致漏电击穿。

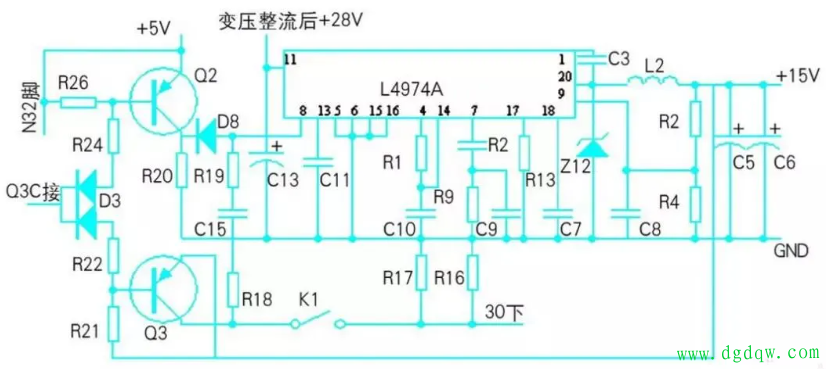

　　除主回路外，控制回路电源、缓冲电容、驱动光耦、冷却系统和电磁干扰，也会诱发IGBT故障。电路板电容老化、电源短路、风扇卡顿停转，都会造成模块过热、工作异常。同时现场接触器、

继电器

　　的浪涌干扰，长距离布线的分布电容，也会导致控制回路误动作，引发跳闸停机。日常可通过加装浪涌吸收器、高低压线路分区布线、可靠

接地

　　、加装滤波装置等方式规避干扰。
　　最后分享现场实用的万用表检测IGBT方法，新手也能快速上手。判断极性时，用R×1KΩ档位，始终与另外两极呈无穷大阻值的引脚为栅极G，剩余两极通过正反阻值差异区分，阻值偏小时红表笔为集电极C、黑表笔为发射极E。判断好坏需切换R×10KΩ档位，黑笔接C极、红笔接E极，手指触碰G、C极可触发导通，指针偏向小阻值且稳定；再触碰G、E极可关断、指针归零，即可判定模块完好。注意低档位电池电压不足，无法触发导通，会导致误判。
