　　知识是深入解析经典单片机供电与控制电路领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

嵌入式系统

　　设计中，

单片机




　　（MCU）的供电与控制电路是至关重要的部分，它们不仅关系到系统的稳定运行，还直接影响到系统的功耗管理。今天，我们将详细分析一个经典的单片机供电与控制电路，通过其原理图和工作原理，揭示其精妙之处。

电路概述


该电路主要由几个关键部分组成：


电源




　　输入、控制开关、晶体管开关电路、稳压芯片以及单片机。通过巧妙的电路设计，实现了对单片机供电的精确控制，并集成了用户交互功能。

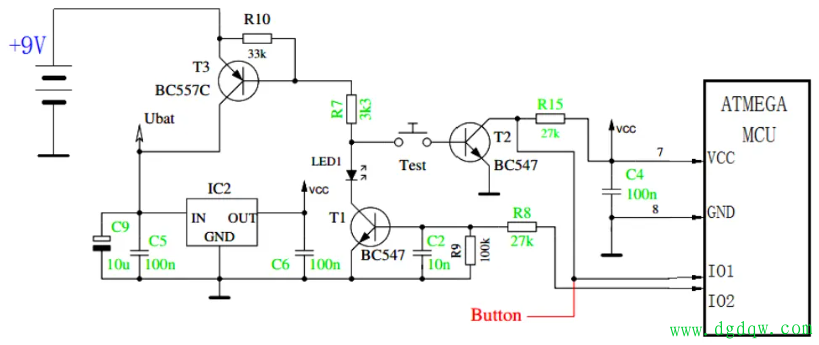

电路原理图解析

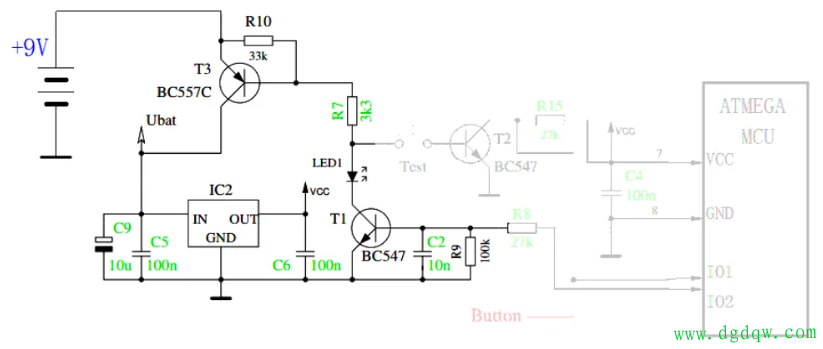

初始状态（电源关闭）：

　　当电源未接入或开关“TEST”处于断开状态时，整个电路处于非激活状态。此时，晶体管T1和T3均因基极无足够电流而处于截止状态，9V电源被有效隔离，未加载到稳压芯片IC2上，因此单片机供电端VCC保持低电平，单片机不工作。

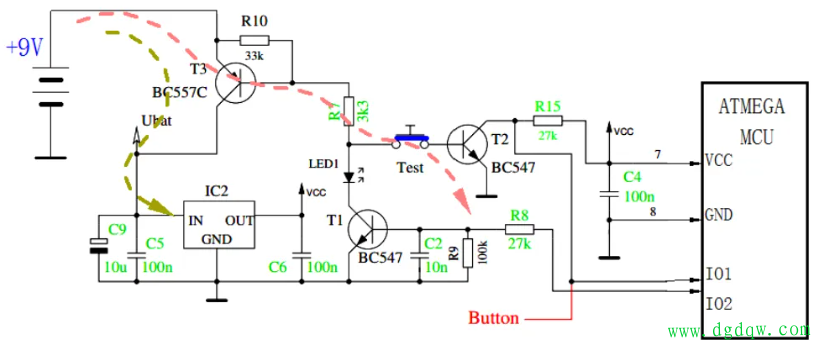

启动过程：

　　用户按下“TEST”按钮，T3的基极通过R7、TEST开关和T2的b-e结

接地

　　，形成通路，使得T3导通。一旦T3导通，9V电源便通过T3加载到稳压芯片IC2上，IC2将电压稳定后输出VCC至单片机，单片机开始工作。

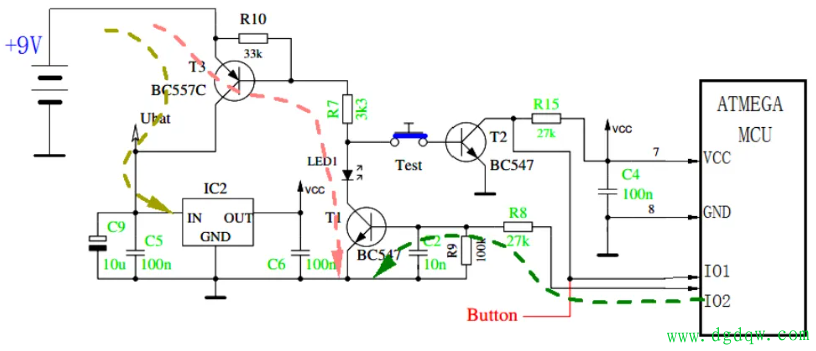

自锁机制：

　　单片机启动后，通过其IO2端口输出高电平，该高电平通过电阻R8驱动T1的基极，使T1导通。此时，即使用户松开“TEST”按钮，T3的基极仍可通过R7、LED1（假设LED1此时处于反向偏置，不发光）和T1接地，形成自锁回路，保持T3持续导通，确保单片机持续供电。

控制与监测：

　　单片机通过软件控制IO2端口的电平状态，可以灵活地开启或关闭整个供电回路。当需要关闭电源时，单片机将IO2置为低电平，T1截止，进而T3也截止，切断电源供给。
　　同时，单片机还可以通过IO1端口监测T2的状态（这里假设T2与某个功能键相连），以判断用户是否按动了其他功能键，实现更多交互功能。

功耗管理

　　该电路设计还考虑到了功耗管理的问题。通过软件控制，单片机可以在不需要时自动将IO2置低，实现电路的自动断电，从而降低系统功耗，延长电池寿命（如果使用的是电池供电）。
　　这个经典的单片机供电与控制电路通过简单的晶体管开关电路和稳压芯片，实现了对单片机供电的精确控制，并集成了用户交互功能。其巧妙之处在于利用晶体管的开关特性和单片机的控制能力，实现了电路的自动启动、自锁保持和按需关闭，同时兼顾了功耗管理。这种设计思路对于嵌入式系统的初学者来说具有很高的参考价值。
