通用三相变频器接线方法

gkxxw

变频器可是电机控制的“神器”，其核心原理是交 - 直 - 交变换。它先把工频交流电整流成直流电，再借助逆变电路，将直流电逆变成频率和电压都能调节的交流电。通过改变电机供电频率，就能精准控制电机转速，还能降低电机启动时的冲击电流，让电机运行更平稳。

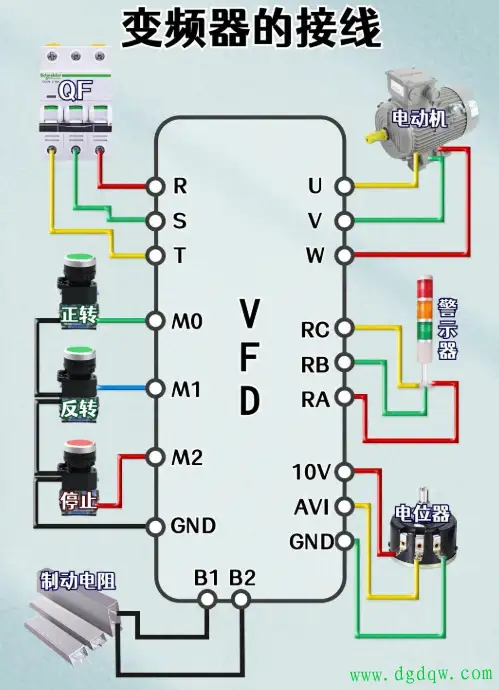

下面以通用三相变频器为例，说说它的接线方法。

1、主电路接线

输入侧有R、S、T三个端子，用来连接三相交流电源。接线时，一定要加装空气开关和熔断器，它们就像“安全卫士”，能在短路和过载时及时切断电路，保护设备安全。

输出侧是U、V、W端子，要连接三相异步电动机。这里有个重要提醒，千万不能把电源直接接到输出端，而且输出侧也不能接电容器或浪涌吸收器，否则会损坏变频器。

直流母线端子有P+、N-，可以外接制动电阻。当电机减速时会产生再生电能，制动电阻能消耗这些电能，避免变频器出现过压报警。

2、控制电路接线

启停控制端子通过外接按钮的常开或常闭触点，连接到变频器的FWD（正转）、REV（反转）、STOP（停止）端子，这样就能手动控制电机的启动和停止。

模拟量控制端子可以接入0 - 10V电压信号或者4 - 20mA电流信号，通过调节这些信号，就能改变变频器的输出频率，实现电机转速的无级调节。

通讯端子比如RS485接口，能和PLC、触摸屏等设备连接，实现远程集中控制，让操作更便捷。

3、接线注意事项

接线前一定要断开电源，用万用表确认没有电压后再操作，防止触电。主电路和控制电路要分开布线，控制电路最好用屏蔽线，减少电磁干扰。电机和变频器的接地端子必须可靠接地，接地电阻要符合设备要求，保障设备安全运行
