变频器多挡转速控制电路设计方法和接线图

gkket

在工业自动化控制领域，电动机的转速控制至关重要，而变频器外接端子为我们实现电动机转速的多挡控制提供了便捷且高效的途径。通过合理运用变频器的外接输入控制端脚，并对其进行功能预置，能轻松将多个（通常是2 - 4个）输入端转变为多挡（3 - 16挡）转速控制端，满足不同生产场景下对电动机转速的多样化需求。

一、变频器多挡转速控制电路

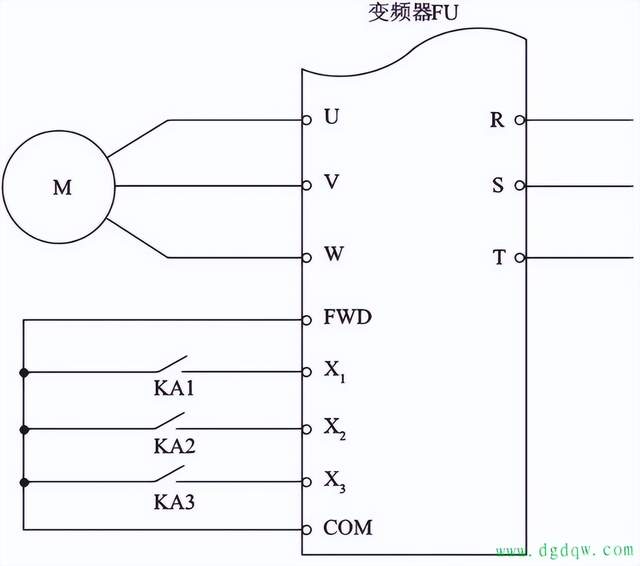

我们以由变频器三个输入端组成的电动机多挡转速控制电路为例进行说明。当把输入端X1、X2、X3预置为电动机多挡转速的控制信号输入端后，借助外接的继电器触点KA1、KA2、KA3的不同组合，就能向变频器输入7挡或8挡的转速信号，从而实现对电动机转速的精准控制。

二、多挡转速控制电路的组成原理

在利用变频器构建的电动机多挡转速控制电路中，转速的切换依赖于变频器相关引脚外接的开关器件，像继电器触点或者电子开关等。通过改变这些输入端的不同状态及其组合方式，就能实现电动机转速的灵活切换。而且，转速的挡位是按照二进制数的顺序排列的，这种排列方式使得控制更加规律和便捷。

具体来说，输入端数量的不同决定了可组合的转速挡位数量：

1.两个输入端：若采用变频器的两个输入端，当0状态不计入时，可组合成3挡转速；当0状态计入时，则能组合成4挡转速。

2.三个输入端：使用变频器的三个输入端，在0状态不计入的情况下，可组合成7挡转速；若将0状态计入，就能组合成8挡转速。

3.四个输入端：当采用变频器的四个输入端时，0状态不计入时可组合成15挡转速；0状态计入时则可组合成16挡转速。

三、操作时必须注意的关键问题

在使用变频器的输入端进行多挡转速控制时，有一个关键要点需要特别注意。由于输入的三个端子是任意选择的，并且每个端子都代表着二进制数字中的一位，所以在对三个输入端子进行预置以实现多挡转速功能时，必须严格遵循一定的顺序。例如：

1.把X1预置为最低位，它就像是二进制数中的个位，决定了转速控制的最小变化单位。

2.将X2预置为中间位，如同二进制数中的十位，对转速的变化起着中间调节作用。

3.把X3预置为最高位，类似于二进制数中的百位，对转速的整体范围和变化幅度有着重要影响。

只有按照这样的顺序进行预置，才能确保多挡转速控制功能的准确实现，避免因端子顺序混乱而导致的控制失误，保障电动机转速控制的稳定性和可靠性。

通过合理应用变频器外接端子实现电动机转速的多挡控制，我们能够根据实际生产需求灵活调整电动机的转速，提高生产效率，降低能源消耗，为工业自动化控制带来更多的便利和效益。
