做工业自动化的，谁没遇到过这种糟心事？江苏一家汽车零部件工厂，几千万的自动装配线，每天下午3点准时卡顿几秒，产品装错位，每小时百件废品，愁坏了所有人。
工程师查遍了传感器、伺服驱动器、PLC模块，软件程序也反复核对，全没问题；换了PLC、重写程序、重新铺线，故障还是准时来。项目负责人说，每天下午3点都手心冒汗，像等审判一样。
最后还是一位二十年老工程师点破：查PLC扫描周期！监控发现，每天3点，PLC扫描周期从正常10毫秒飙升到150毫秒以上——原来是数据归档程序触发，写入SD卡的操作，抢了控制程序的时间，导致生产线“卡壳”。
其实很多人调试PLC，都忽略了“扫描周期”这个关键，今天用大白话讲透，新手也能听懂，避免踩坑。
先举个通俗例子：PLC的工作，就像你点外卖——看菜单（读取输入信号）、定菜品（执行程序逻辑）、下单确认（输出控制信号），循环往复，只不过速度快到毫秒级。

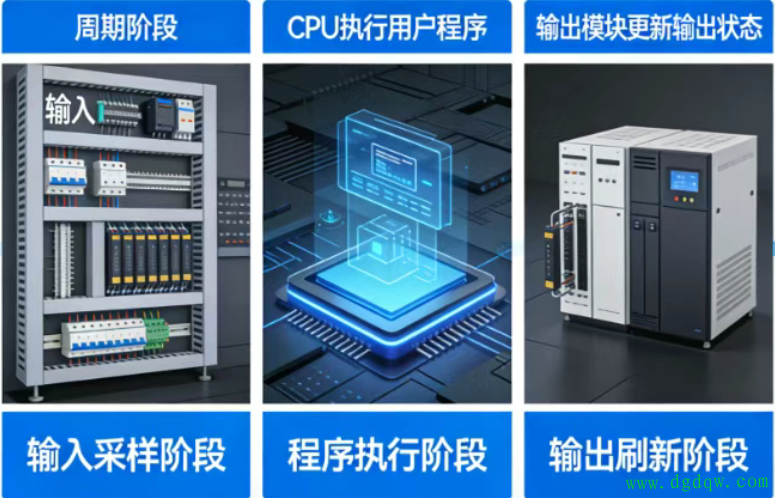

简单说，PLC扫描周期，就是它完成一次“读输入-执行程序-输输出”的时间，分三个阶段：输入扫描，读所有输入模块状态，存起来；程序执行，按顺序跑一遍你编的程序；输出刷新，把结果写到输出模块，驱动设备。之后做些通信、自诊断的“家务”，再开始下一轮循环。
理想状态下，扫描周期是固定的，但实际会波动，而这波动，就是很多故障的根源。分享3个常见翻车案例，大家对照避坑：
1. 高速计数器漏数：包装机上，PLC靠编码器脉冲控制切刀，理论能跟上电机速度，实际却总切偏。原因是脉冲间隔太短，刚好赶上PLC执行其他任务，脉冲被漏掉了。解决办法：用PLC硬件中断，脉冲一到就优先处理计数，不耽误事。
2. 模拟量采样偏差：化工厂pH控制系统总振荡，PID参数没问题，原来是不同模拟量传感器采样时间不一样，PLC统一读取时，数据不同步，导致计算出错。解决办法：用定时中断，让所有相关模拟量同时采样、计算。
3. 通信延迟累积：分布式系统中，主站PLC控制10个从站，单个从站正常，整体响应慢。因为每个扫描周期都要通信，程序没编好，主站等从站响应，拉长了扫描周期，延迟累积就出问题。
还有4个扫描周期“陷阱”，一定要避开：
① 程序全堆在主程序，越写越庞大，扫描周期越来越长；
② 过度用立即指令，绕开映像寄存器，导致控制混乱；
③ 忽略通信任务，通信占太多CPU时间，拖累扫描周期；
④ 中断程序太长，频繁中断主程序，导致系统崩溃。
现在技术越来越先进，多核PLC、确定性以太网，能让扫描周期更稳定、更可控。但对我们一线工程师来说，读懂扫描周期，才是避免故障的关键。
说白了，不了解扫描周期，就像开一辆不知道油门延迟的车，迟早出问题。搞懂它，你才能预判系统行为，而不是被动修故障，少走很多弯路。
