收藏备用：三极管开关功能实现原理

gkxxw123

　　很多刚接触三极管开关功能实现原理的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。

电子

　　世界里，有一种看似不起眼却至关重要的基础元件——

三极管

　　。它宛如一位默默耕耘的幕后英雄，凭借其独特的开关功能，在众多电子设备中扮演着举足轻重的角色，支撑着整个电子系统的有序运行。今天，就让我们一同深入探究三极管开关功能的实现原理，揭开它神秘面纱背后的奥秘。

1、

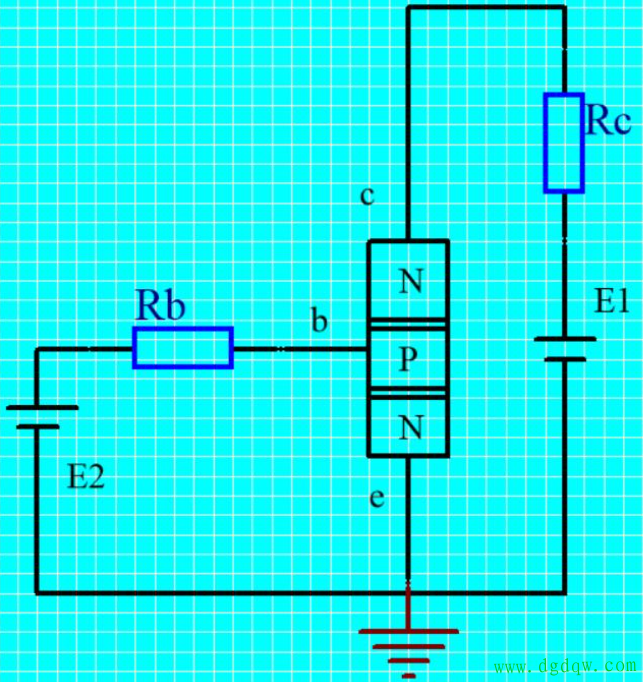

NPN型三极管的结构与电极认知

　　三极管主要分为NPN型和PNP型两种类型，其中NPN型在实际应用中更为广泛。以NPN型三极管为例，它具备三个关键的电极，分别是发射极（E）、基极（B）以及集电极（C）。这三个电极各司其职，共同协作完成电流的控制与转换，是实现开关功能的基础架构。

2、截止模式

　　当三极管处于截止工作状态时，就如同电路中的开关被果断地断开了一般。具体来说，此时基极和发射极之间的电压Vbe低于三极管所需的导通电压（通常情况下，硅材质的三极管约为0.7V）。在这种情况下，基极电流Ib微乎其微，几乎可以忽略不计。由于基极电流在整个电路中起着关键的控制作用，缺乏它的驱动，集电极电流Ic也相应地趋近于零。这意味着电流无法顺利地从集电极流向发射极，整个电路呈现出断路的状态，就像一道紧闭的大门，阻止了电流的通行。




3、饱和模式

　　与截止模式形成鲜明对比的是饱和模式，此时的三极管犹如完全打开的开关。当基极和发射极之间的电压Vbe超过导通电压，并且基极电流Ib达到足够大的数值时，三极管便会步入饱和状态。在这一状态下，集电极和发射极之间的电压Vce大幅下降，一般会小于0.3V，几乎可以近似看作短路。此时，集电极电流Ic不再受基极电流Ib的线性调控，而是主要由集电极所连接的

电源

　　电压以及集电极电阻来决定。电流得以顺畅地从集电极涌向发射极，仿佛打开了一条畅通无阻的通道，让电路得以导通。

4、快速切换

　　值得一提的是，三极管实现开关功能的转换过程极为迅速，能够在截止和饱和这两种状态之间实现闪电般的快速切换。这一特性使其在数字电路领域大放异彩，成为了不可或缺的核心元件。例如，在计算机的中央处理器（CPU）、内存等关键部件中，大量的三极管作为开关元件被广泛应用。它们精准地控制着信号的传输与处理，通过对基极电流进行精确的控制，就如同一位技艺娴熟的指挥家，有条不紊地指挥着电流的流动，确保各种电子设备能够稳定、高效地运行。

5、精准控制

　　在实际的电子电路设计中，工程师们正是利用了三极管这种能够在两种状态间快速切换且可精准控制的特性，来实现对电路通断的精确管理。通过巧妙地调整基极电流的大小，三极管可以像一位智能的守门人，准确地判断何时该让电流通过，何时又该阻断电流。这种精准的控制能力，为各类电子设备的稳定运行提供了坚实的保障，使得我们的电子产品能够可靠地为我们服务。
　　三极管作为电子世界中的基础元件，其开关功能的实现原理虽然看似复杂，但实则蕴含着简洁而高效的设计理念。了解并掌握这一原理，对于我们更好地理解和应用电子设备具有重要意义。无论是从事电子工程的专业人士，还是对

电子技术

　　感兴趣的爱好者，深入学习三极管的知识都将为我们打开一扇通往电子世界的新大门。
