实用技巧：贴片电阻误差识别的几种方法

gkxxw123

　　在日常贴片电阻误差识别的几种方法工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。

电子

　　电路的世界里，贴片电阻那可是随处可见的“小角色”，可别小瞧了它，要想精准掌握电路性能，搞清楚它的误差可太关键啦！今天就来给大家扒一扒，怎么通过贴片电阻本体上的代码，火眼金睛地识别出它的误差，这里面的学问可多着呢！

一、字母代码识别法：简单直接看尾字母

　　咱先来说说这字母代码识别法，这可是挺直观的办法。贴片电阻的误差常用字母来表示，而且这个字母通常就藏在阻值代码的末尾，像个小尾巴一样，默默透露着关键信息。
　　比如说，F 代表±1%误差，这意味着啥呢？就好比你量东西，允许有 1%的上下浮动空间；G 呢，代表±2%误差，浮动范围比 F 稍大一点；J 是±5%误差，这是比较常见的误差范围；K 代表±10%的误差，浮动就更大了；还有 M，代表±20%的误差，那误差区间可不算小了。
　　举个例子，标有 103J 的贴片电阻，这里 “103” 是阻值代码，“J” 就是误差代码，按照前面说的，它阻值是 10kΩ，误差±5%。再比如标有 4R7K 的电阻，“4R7” 是阻值，“R” 在这表示小数点，所以阻值是 4.7Ω，后面跟着的 “K” 说明误差是±10%。怎么样，是不是很清晰？只要看到末尾字母，就能大概知道这电阻的误差范围了。

二、数字代码位数推断法：三位、四位有讲究

　　接下来，再说说这比较常用的数字代码位数推断法。这方法在实际应用中那可是相当普遍，得好好琢磨琢磨。

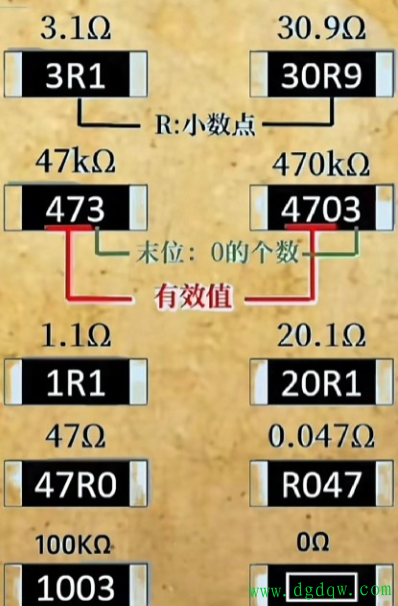

　　先讲讲三位数字代码的情况，像 103 这种，它前两位是有效数字，第三位就是乘数，也就是 10 的幂次方。一般来说，这种三位代码的贴片电阻，默认误差通常是±5%（J）或者±10%（K），不过具体还得结合制造商的标准来定。
　　举个例子，标有 103 的贴片电阻，按照计算方法，阻值就是 10×10³ = 10kΩ，常见误差就是±5%。是不是挺简单？看到三位代码，按这个规则算一算，心里基本就有数了。
　　还有一种四位数字代码的贴片电阻，比如 1002，这跟前者有点区别，前三位是有效数字，第四位才是乘数。这种四位代码的电阻，默认误差通常为±1%（F）或者更高精度。
　　就拿标有 1002 的贴片电阻来说，阻值是 100×10² = 10kΩ，误差为±1%。所以啊，看到四位代码，就知道它精度相对更高一些，误差范围更小。

三、特殊符号与封装隐含规则：小细节有大文章

　　除了上面这两种常见的方法，还有些特殊情况也得留意。
　　有时候会遇到带有特殊符号和小数点的贴片电阻，像字母 “R” 就表示小数点，例如 “2R2”，这就是 2.2 欧姆，简单换算一下就行。
　　另外，要是代码末尾没有字母标注误差，那误差可能隐含在封装或者系列里哦。比如说，0402 封装的电阻，默认误差可能是±5%，而 0603 封装的可能为±1%。这就要求咱们在实际操作中，得多积累不同封装对应的默认误差知识，不然很容易在这上面栽跟头。
　　今天给大家详细介绍了贴片电阻误差识别的几种方法，不管是字母代码识别法、数字代码位数推断法，还是特殊符号与封装隐含规则，都有各自的门道。在电子电路设计、调试以及维修等工作中，准确识别贴片电阻的误差至关重要，关乎整个电路的性能和稳定性。大家可得好好掌握这些技巧，以后遇到贴片电阻，就能迅速判断出它的误差范围，让电路工作得更精准、更可靠！别再对贴片电阻的误差一头雾水啦，赶紧把这篇干货收藏起来，说不定哪天就派上用场咯！
