实用技巧：开关电源常出问题？这两个故障案例必看！

gkxxw123

　　很多刚接触开关电源常出问题的朋友经常问：这两个故障案例必看怎么处理？别急，这篇文章给你讲清楚。

电源

　　作为应用最为广泛的稳压电源，相信大家都不陌生。可要是长时间使用，它就像个“小病号”，时不时就会出点状况。今天，我就给大家分享两个开关电源常见故障的案例，帮大家轻松应对这些小麻烦。

先来说说第一个案例：

　　开关电源输出电压不稳定，不是偏高就是偏低。这种情况在实际使用中特别常见，让人头疼不已。
　　那究竟是什么导致输出电压忽高忽低呢？其实，主要和两个电阻有关，我们称它们为上拉电阻和下拉电阻。这两个电阻藏在精密稳压器TL431元件的第一引脚R的位置。这个TL431外观长得有点像

三极管

　　，当我们把它平面侧面对着自己时，最左边的就是第一引脚R，它可是控制极。正常情况下，这个引脚的电压应该是2.5伏。



　　再来说说TL431的其他引脚。第二脚是阳极A，在电路板上直接

接地

　　，电压为零伏；第三脚K是阴极，正常电压是5伏。这里有个关键点，当上拉电阻的阻值变大时，开关电源的输出电压就会像坐了火箭一样，蹭蹭往上涨。而当下拉电阻值变大以后，输出电压就会像泄了气的皮球，变得很低。所以，如果遇到输出电压不正常的情况，我们优先要检查的就是这两个电阻值。

接下来，说说第二个案例：

　　开关电源输出电压在额定电压以下跳动。这种情况也不少见，就像心脏跳得不规律一样，让人担心。

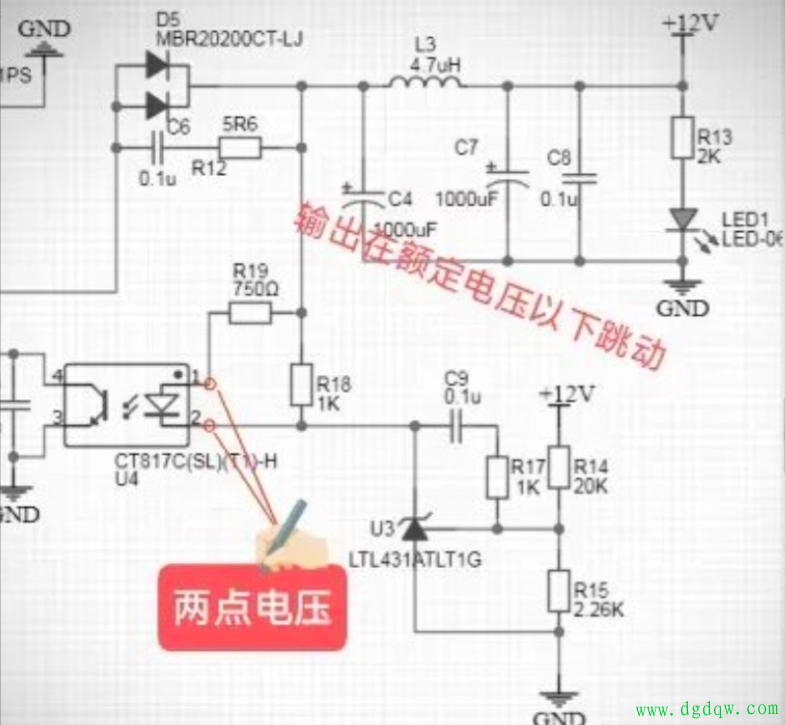

　　当遇到这种情况时，我们可以通过测量光耦元件两脚输入电压来找到维修方向。在维修开关电源时，要是发现输出电压在额定电压以下跳动，我们就可以测量光耦的1、2脚间的电压。这个测量结果可是个“小侦探”，能帮我们大致确定问题出在哪里。
　　如果1、2脚间的电压小于1.0V，那就说明引起输出电压在额定电压以下跳动、带不动负载的故障在前级。这时候，我们就要把维修的重点放在前级电路上。而当这两脚的电压在1.01V至1.4V时，那就很遗憾了，说明光耦本身已经“罢工”损坏了，需要更换新的光耦。
　　以上就是我给朋友们分享的开关电源维修思路。开关电源虽然容易出现故障，但只要我们掌握了正确的维修方法，就能轻松应对。当然，这些维修思路只是给大家提供一些参考，在实际维修过程中，还需要结合具体情况进行分析和判断。希望大家在遇到开关电源故障时，能够从容不迫，顺利解决问题。
