　　说起一文读懂变频器驱动电路，很多人对知识感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。

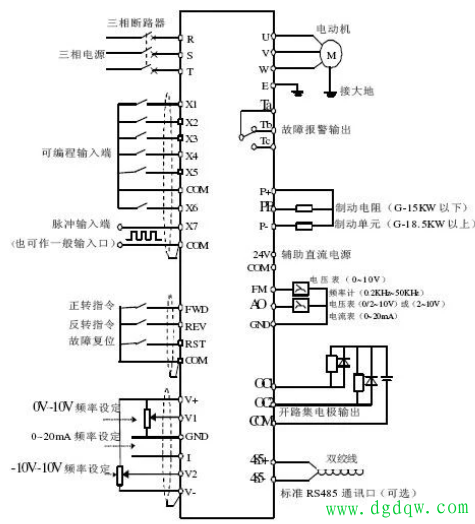

　　作为工业领域常用的设备，通用型变频器一般由整流桥、逆变桥、中间直流电路、预充电电路、控制电路以及驱动电路等部分构成。其中，驱动电路的好坏对变频器的性能起着决定性作用。
　　驱动电路并非一成不变，随着技术发展，它经历了多种演变。从早期的插脚式元件驱动电路，到后来的光耦驱动电路、厚膜驱动电路，再到如今较为先进的集成驱动电路，后三种驱动电路在维修工作中较为常见。
　　驱动电路损坏的原因多种多样，表现出的故障现象也各有不同。常见的有 U、V、W 三相无输出，或者输出不平衡，还有输出平衡但在低频时出现抖动，甚至启动时报警等情况。当变频器大

电容

　　后的快熔开路，或者 IGBT 逆变模块损坏时，驱动电路大概率也会受损。此时，要仔细检查驱动电路上是否有打火留下的痕迹。



　　检测驱动电路是否完好，有一定的方法和步骤。可以先拔掉 IGBT 逆变模块的驱动脚连线，用

万用表

　　测量六路驱动电路的阻值。不过要注意，像三菱、富士等部分变频器的驱动电路，六路阻值并非完全相同。即便六路阻值基本一致，也不能完全确定驱动电路没问题。接下来，如果有

电子


示波器

　　，就测量六路驱动电路的电压是否相同，以及给定启动信号时六路驱动电路的波形是否一致。要是没有电子示波器，也可以使用数字式电子万用表测量驱动电路六路的直流电压。一般来说，未启动时每路驱动电路的直流电压约为 10V，启动后约为 2 - 3V。若测量结果都正常，基本可以判断驱动电路是好的。
　　确认驱动电路没问题后，就可以将 IGBT 逆变模块连接到驱动电路上。不过，为了保险起见，在没有十足把握的情况下，最稳妥的做法是将 IGBT 逆变模块的 P 从直流母线上断开，中间接一组串联的灯泡或者一个功率稍大的电阻。这样，一旦电路出现大电流，就能保护 IGBT 逆变模块不被大电容的放电电流烧坏。
