实战经验：正负电源工作原理详解

gkxxw123

　　在日常正负电源工作原理详解工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。

电子


设备和电路系统中，正负


电源

　　是不可或缺的组成部分。它们为电路提供稳定的电压，确保设备的正常运行。那么，正负电源是如何工作的呢？本文将详细解析正负电源的工作原理，帮助大家更好地理解其运行机制。
　　首先，我们需要了解正负电源的基本构成。通常，正负电源电路采用一个变压器以及两只

二极管

　　。变压器具有多个输出端，通过不同的绕组结构实现电压的升降和隔离。而二极管则起到整流作用，将交流电转换为直流电。

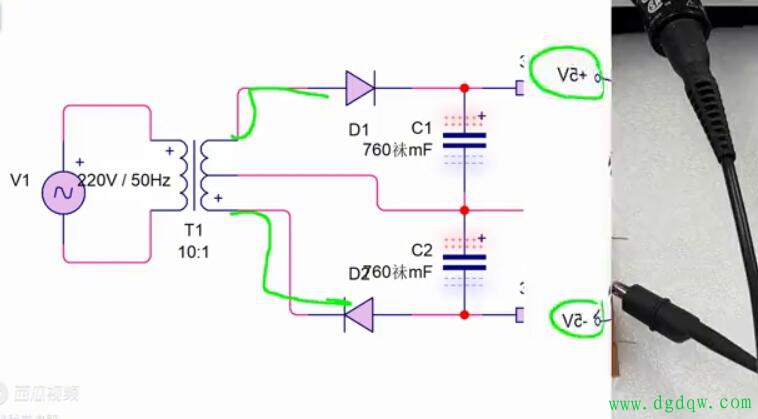

　　在正负电源电路中，变压器通常带有三个输出端，分别为出头一、出头二和出头三。同时，电路中采用了两只二极管，且它们的接法相反，一个是正向接法，另一个是反向接法。这种设计使得电路能够同时输出正电压和负电压。
　　接下来，我们详细分析正负电源的工作原理。当适配器接入交流电输入端时，变压器开始工作，将交流电转换为适当的电压。此时，通过

示波器

　　可以观察到交流电波形，这是一个标准的五十赫兹波形。
　　然后，我们将夹子分别夹在电路的不同位置，观察输出波形和电压值。首先，将夹子放在输出端正极，可以看到输出电压为正的二十伏左右。这是因为正向接法的二极管将交流电的正半周整流为直流电，并通过滤波电路平滑输出。
　　接下来，我们将夹子放在负电源的输出端，观察电压值。此时，可以看到电压为负的十九点七伏左右。这是因为反向接法的二极管将交流电的负半周整流为直流电，并输出负电压。
　　通过上述分析，我们可以得出正负电源的工作原理的核心在于变压器的升降压和隔离作用，以及二极管的整流作用。变压器将交流电转换为适当的电压，并通过不同的绕组结构实现正负电压的输出。而二极管则利用不同的接法，将交流电的正负半周分别整流为直流电，从而得到正负电源。
　　需要注意的是，正负电源电路在实际应用中可能还需要加入滤波电路、稳压电路等辅助电路，以提高输出电压的稳定性和可靠性。此外，正负电源的选型和使用也需要根据具体的应用场景和需求进行综合考虑。
　　总之，正负电源工作原理是基于变压器的升降压和隔离作用以及二极管的整流作用实现的。通过合理的电路设计和元件选型，我们可以得到稳定可靠的正负电源，为电子设备和电路系统的正常运行提供有力保障。
