经验分享：新手怎么调试变频器？零基础完整实操步骤，一看就会

gkxxw123

　　说起电工，很多人对零基础完整实操步骤感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。 电工 新手接触 变频器
　　时，只会简单开机，不懂规范调试，经常出现跳闸、过载、启动无力、电机共振等问题。其实变频器调试并不复杂，只要按照前期接线检查—空载调试—带载试运行—系统联调的步骤操作，就能一次性调试到位，杜绝大部分常见故障。 一、前期接线与开机检查 调试第一步优先做好接线和开机检测，筑牢安全基础。首先给变频器 接地 端子可靠接地，避免漏电、干扰问题。其次将变频器 电源 输入端子，通过漏电保护开关接入市电电源，做好过载、漏电防护。
　　通电后先观察变频器显示屏出厂状态，显示异常就先执行复位操作，复位后仍无法正常显示，大概率是设备故障，建议直接退换。

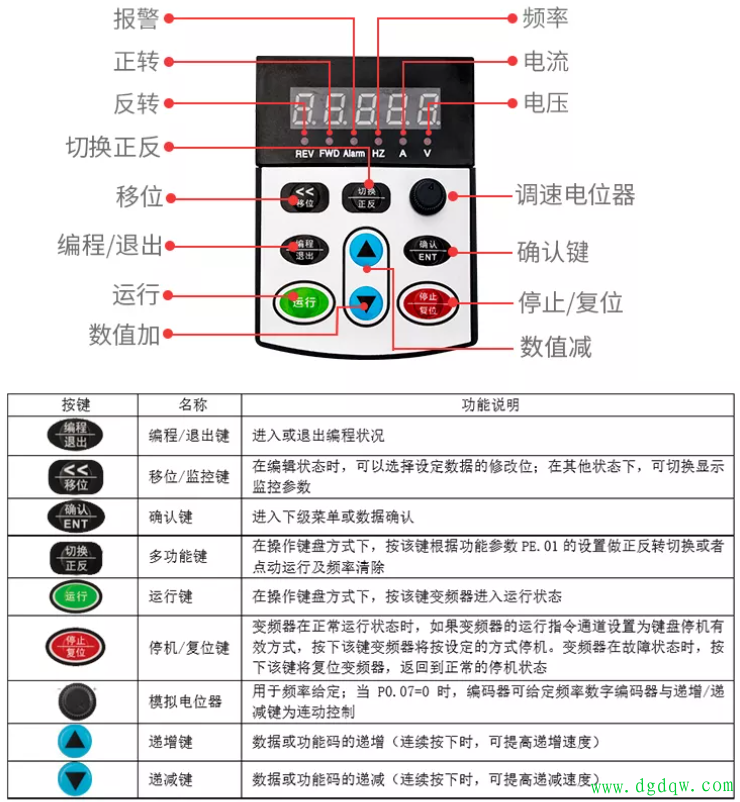

　　同时熟悉面板常用按键，绝大多数变频器功能通用：运行、停止、编程、数据确认、加键、减键是核心六键。部分机型还配有监视、复位、点动、移位等辅助按键，熟悉按键功能，后续参数设置会更高效。 二、变频器电机空载运行调试
　　接线检查无误后，先做空载调试，严禁直接带载运行。首先根据电机铭牌参数，准确设置电机功率、极数，结合变频器额定电流匹配参数，避免参数不符导致故障。
　　核心参数重点调试：最大输出频率、基频、转矩特性与V/f曲线。基频按电机额定电压设定，是恒转矩、恒功率控制的分界点。风机、水泵这类变转矩负载，必须设置对应的降转矩运行曲线。
　　低频启动无力是新手高频问题，可适当调节转矩提升参数，补偿低频电压损耗，保证电机启动转矩充足。https://www.dgdqw.com 电工学



　　习网。参数设置完成后，切换为键盘操作模式，反复启停电机，观察启停是否顺畅、无异常异响。 最后核查保护参数，熟记故障保护代码，确认 电子 热 继电器 、过载保护出厂值，可根据实际工况微调，但务必保留安全保护阈值。 三、带载试运行与故障解决
　　空载调试正常后，即可带载试运行。手动启停设备，全程观察电机运行状态和变频器面板显示，排查异响、抖动、跳闸等异常。
　　最常见的启动、停止过流跳闸，基本是加减速时间设置过短导致，适当延长对应时间即可解决。若频繁跳闸，可将直线运行曲线改为S形、U形曲线，适配大惯性负载。
　　若仍出现过载保护，可小幅上调电流保护值，必须预留10%-20%保护余量，严禁关闭保护功能。dgdqw.com多次调试仍故障，说明变频器功率偏小，需更换更大功率机型。
　　还有一种常见问题：电机启动达不到预设转速。一是机电共振，可开启频率跳跃功能，避开振荡频率点；二是转矩不足，可加大转矩提升参数，或更换矢量控制模式，风机泵类负载可微调降转矩曲线优化运行状态。 四、上位机系统联调
　　手动调试无误后，若设备配有上位机，即可进行系统联调。将变频器控制线与上位机对接，把操作模式切换为端子控制。根据系统需求，精准设定0-5V或0-10V模拟频率信号量程，调整信号采样响应速度。如需外接监视表头，可设置模拟输出监视量并校准量程，完成整套调试。
　　变频器调试核心是先空载、后带载，先基础、后联调。规范设置参数、合理匹配负载、做好保护设置，就能彻底解决新手常见故障，让设备稳定运行。
