伺服低频抖动元凶终于找到

gkket

做[color=rgb(68, 68, 68) !important]工控的都懂，伺服系统最怕出现低频抖动——特定转速或工况下，机台莫名晃动，频率大概几十到几百赫兹，还伴随着明显噪声，不仅影响设备精度，长期下来还会磨损传动部件，甚至导致系统报警停机。

   很多同行遇到这种问题，瞎调参数、紧固零件，越调越乱。其实这种抖动，大多是机械固有频率和伺服控制环路耦合引发的共振，不是什么大难题。今天就从原理入手，给大家讲清楚共振怎么来的，再分享3种常用解决方案，附带详细操作流程，通俗好懂，现场调试直接能用。

   先简单说下共振产生的原理，不用太复杂，看懂就行。

   任何机械结构都有自己的固有频率，就像敲桌子有固定的响声一样。当电机输出转矩的谐波、速度环调节频率，或者位置环指令频率，接近机械结构的固有频率时，振动幅度就会被放大，出现共振。而且伺服控制环路的增益越高，系统响应越快，就越容易引发机械共振。

   这种低频共振，频率一般低于500Hz，常见表现就是机台整体晃动，或者传动部件周期性变形。至于诱因，也很常见：电机安装板刚度不够、联轴器松动、皮带张力不当，还有负载悬臂过长，都可能引发共振。

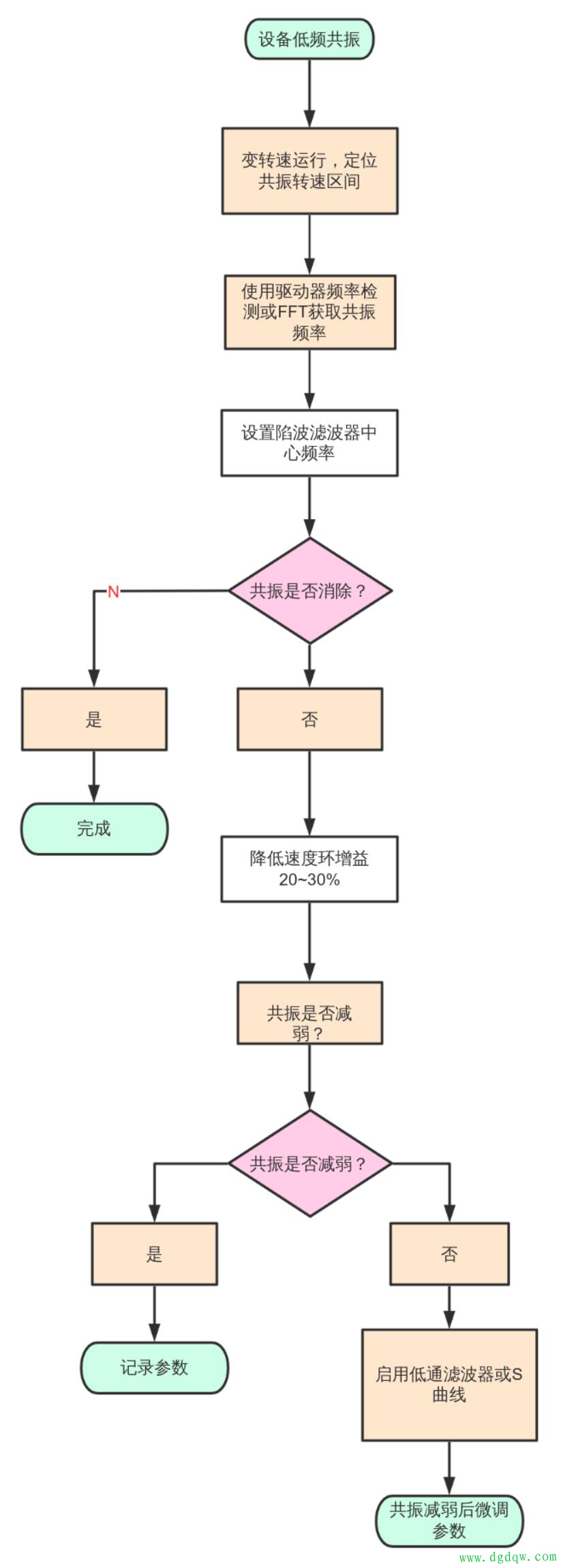

   下面3种解决方案，从易到难，现场可按需选用，每一步都有详细操作，照着做就能缓解抖动。

   解决方案一：调整陷波滤波器（首选，最直接有效）

   陷波滤波器的作用很简单，就是在特定共振频率处大幅衰减增益，不影响其他频率的运行，专门针对性抑制共振，是现场最常用的方法。

   操作步骤也很简单：先把设备运行到共振最明显的转速，用驱动器的频率分析功能，或者FFT工具，测出具体的共振频率；然后进入驱动器参数，把陷波滤波器的中心频率，设置成刚测出的共振值；再设定陷波深度（一般-20dB至-40dB）和陷波宽度，优先选窄带；最后重新运行设备，观察共振是否减弱，要是还有残留，启用第二级陷波就行。

   解决方案二：降低速度环增益（控制侧快速排查）

   很多时候，速度环增益过高，是控制侧引发共振的主要原因。适当降低增益，能减小系统响应幅度，避免持续激励机械的固有频率，从而减轻抖动。

   操作流程：先把速度环比例增益降低20%~30%，不用降太多；然后运行设备到原来共振的转速，观察振动是否减轻；如果振动消失，可在这个降低后的增益基础上，微调积分时间，但别再大幅提升比例增益；最后记下稳定工作的增益上限，以后就按这个范围设置，避免再出问题。

   解决方案三：使用低通滤波器（针对性场景适用）

   低通滤波器主要用来抑制速度环或转矩指令中的高频成分，更适合共振频率较高的场景。注意！对于200Hz以下的低频共振，低通滤波器的截止频率不能设太低，否则会影响系统响应，一定要谨慎使用。

   操作步骤：在驱动器参数里，找到速度指令滤波或转矩指令滤波；把低通滤波器的截止频率，设置成共振频率的0.5~0.8倍；然后观察共振变化，要是共振减弱但系统响应变慢，可适当提高截止频率；另外，低通滤波和陷波滤波可以组合使用，但别同时把截止频率设得太低。

   总结一句：伺服低频抖动，核心就是机械共振与控制环路耦合导致的，不用盲目调试。优先用陷波滤波器针对性抑制，再根据情况调整速度环增益，必要时搭配低通滤波器，按流程操作，基本都能解决问题。

   现场调试时，多观察共振变化，慢慢微调参数，不用追求一步到位，稳定运行才是关键，这样既能解决抖动，也能保护设备，延长使用寿命。
